Kısa Atımlı Lazer Kaynak Modülü

Fiber lazer kaynakları ve çözümleri, Fiber lazer modülleri

Kısa atımlı lazer kaynağı modülü, insan gözü için güvenli olan dalga boyuna dayalı, yüksek tepe güçlü atımlı bir lazer kaynağıdır. Ana osilatör güç amplifikatörü (MOPA) mimari tasarımını ve optimize edilmiş çok aşamalı optik amplifikasyonu benimseyen lazer kaynağı modülü, otomotiv LiDAR, uzaktan algılama ölçüm radarı, lazer menzil uygulamaları için uygun, ns seviyesinde atım genişliği ile yüksek tepe güçlü lazer çıkışı elde edebilir.

Kısa atımlı lazer kaynağı modülü, kompakt yapı, küçük boyut, geniş çalışma sıcaklığı aralığı ve ultra düşük güç tüketimi içeren dairesel ve dikdörtgen paket halinde sağlanabilir. Ayrıca, darbe çıkışı, sistem entegrasyonu için uygun olan harici TTL sinyali ile de elde edilebilir.

Bu kısa darbeli lazer kaynağı modülleri, otomotiv LiDAR sistemi, 3D lazer tarama sistemi vb. için uygun olan çeşitli zorlu çalışma ortamlarına uygulanabilir.

• Otomotiv LiDAR
• Lazer aralığı
• Uzaktan algılamalı araştırma radarı
• 3D lazer tarama
• Diğer bilimsel araştırma görevleri

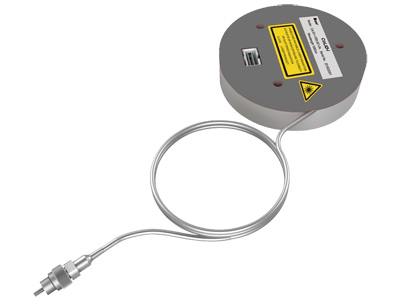

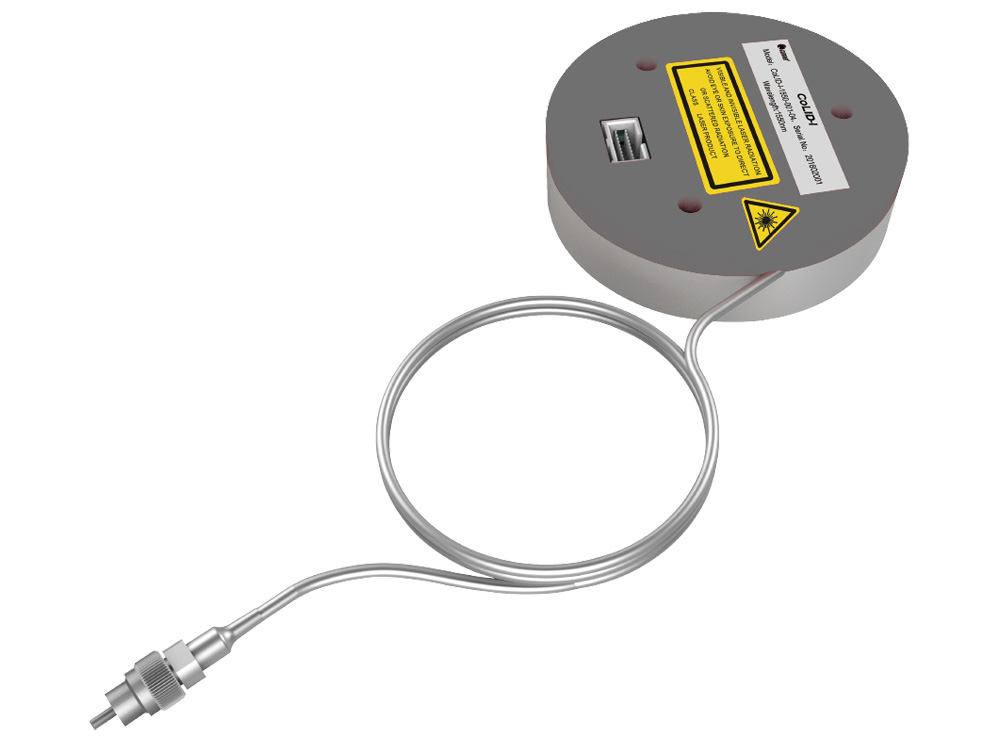

1550nm Kısa atımlı Lazer Kaynak Modülü CKLID-I

Bize Sorun

Özellikler

• Göze zarar vermeyen çalışma dalga boyu: 1550nm
• En yüksek güç çıkışı: 10kW
• Tekrarlama oranı ayarlama aralığı: 1kHz-3MHz
• Atım genişliği: 0.5-250ns
• Tek atım enerjisi: 100 uJ'ye kadar
• Kırınımla sınırlı ışın kalitesi

Teknik Özellikler

Parametreler	Birim	Teknik Özellikler
		Min.	Typ.	Max.
Parça No.		CKLID-I-1550-M-LPH
Dalga boyu aralığı	nm	1540	1545/1550 100	1565
Darbe gücü @ < 10kHz,> 30ns	μJ	100
Zirve gücü	kW	-	-	10
Atım genişliği	ns	0.5	-	250
Tekrarlama Oranı	kHz	1	-	3000
Ortalama Güç @> 100kHz	W	-	-	2
Işın Kalitesi	M²	< 1.1
Çıkış Gücü Kararlılığı (15 dak.)	%	-	-	±3
Çıkış Gücü Kararlılığı (8 saat)		-	-	±1.5
Çıkış Işık İzolasyonu	dB	35	-	-
Çalışma sıcaklığı	°C	-35	-	65
Depolama sıcaklığı		-40	-	85
Güç tüketimi	W	15	17	24
Polarizasyon		rastgele
Çıkış Fiber Uzunluğu	m	>0.3
Optik Bağlayıcı		FC/APC veya Kollimatör
Atım tetikli mod		Harici TTL tetikleyici
Boyutlar	mm	90x23.5 (D x H)

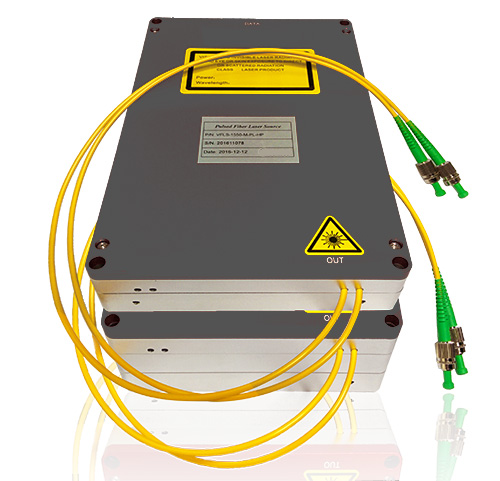

1064nm Kısa Atımlı Lazer Kaynak Modülü CKLID-II

Bize Sorun

Özellikler

• Göze zarar vermeyen çalışma dalga boyu: 1064nm
• En yüksek güç çıkışı: 4kW
• Tekrarlama oranı ayarlama aralığı: 30kHz-500KHz
• Atım genişliği: 1-10ns
• Kırınımla sınırlı ışın kalitesi

Teknik Özellikler

Parametreler	, Birim	Teknik Özellikler
		Min.	Typ.	Max.
Parça No		CKLID-I-1064-M-HP
Merkez dalga boyu	nm	1064
Atım Genişliği	ns	Linewidth＜ 0.5nm 10ns
		Linewidth＞0.5nm 200ns
Tekrarlama oranı	kHz	1	-	1000
Ortalama atım gücü	W	-	5
Işın kalitesi	M²	＜1.2
Çıkış gücü kararlılığı (15 dak.)	%	-	-	±3
Çıkış gücü kararlılığı (8 saat)	%	-	-	±1.5
Çıkış izolasyonu	dB	30	-
Besleme voltajı	VDC	24
Çalışma sıcaklığı	°C	-10		50
Depolama sıcaklığı	°C	-40		85
Çıkış gücü	W			70
Polarizasyon		Rastgele
Çıkış gücü	m	>0.3
OpticalOptik Bağlayıcı		FC/APC or collimated beam output
Atım tetiklerme modu		External/internal trigger
Boyutlar	mm	200x135x60
Ağırlık	g	< 2000
