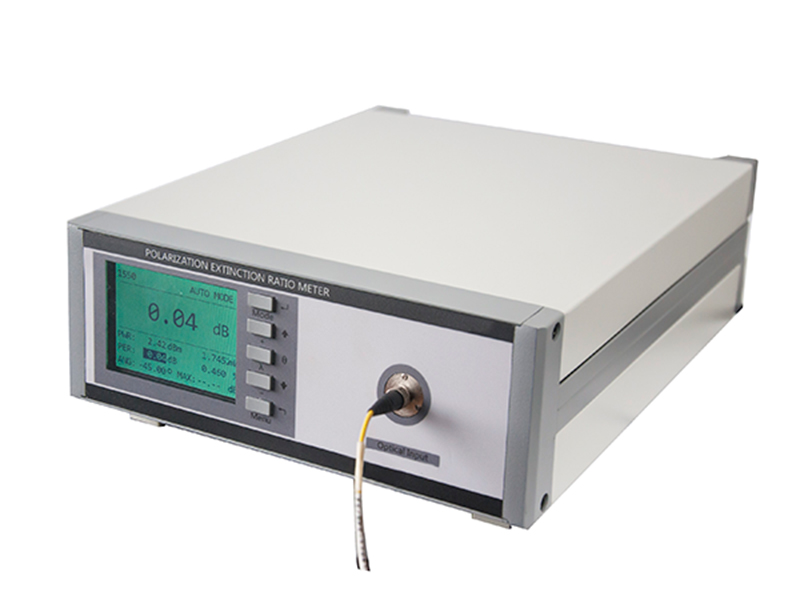

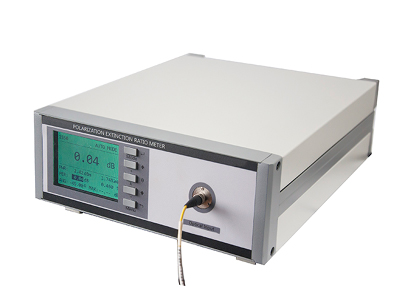

Polarization Sönümleme Oranı Ölçer PER-M500

  • Polarization Sönümleme Oranı Ölçer PER-M500
  • Polarization Sönümleme Oranı Ölçer PER-M500
  • Polarization Sönümleme Oranı Ölçer PER-M500
Bize Sorun

Techwin polarizasyon sönümlenme oranı ölçer PER-M500 polarizasyonu koruyan, ışın kaynağının polarizasyon oranını, polarizasyonu koruyan fiberlerin ve diğer polarizasyonu koruyan cihazların polarizasyon sönümlenme oranını belirlemek için kullanılır. Optik cihaz testinde uzun yıllara dayanan deneyime sahip Techwin tarafından geliştirilen yeni nesil hassas optik ölçüm cihazıdır.

Polarizasyonu koruyan fiberin sönümlenme oranını, polarizasyonu koruyan cihazın sönümlenme oranını, polarizasyonu koruyan konektörün sönümlenme oranını, ışık kaynağının polarizasyon derecesini ve polarizasyon ekseninin açısını ölçmek için kullanılabilir. Üst bilgisayar yazılımının güçlü işlevleri vardır ve kullanımı kolaydır.

Nitelikleri
  • Max Polarizasyon sönümlenme oranı (PER) 50 dB
  • Boş alan girişini destekler

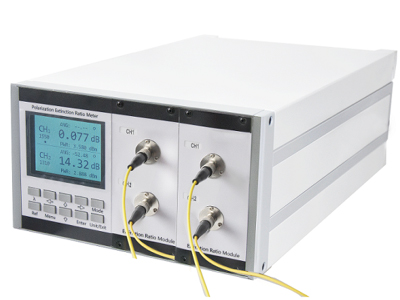

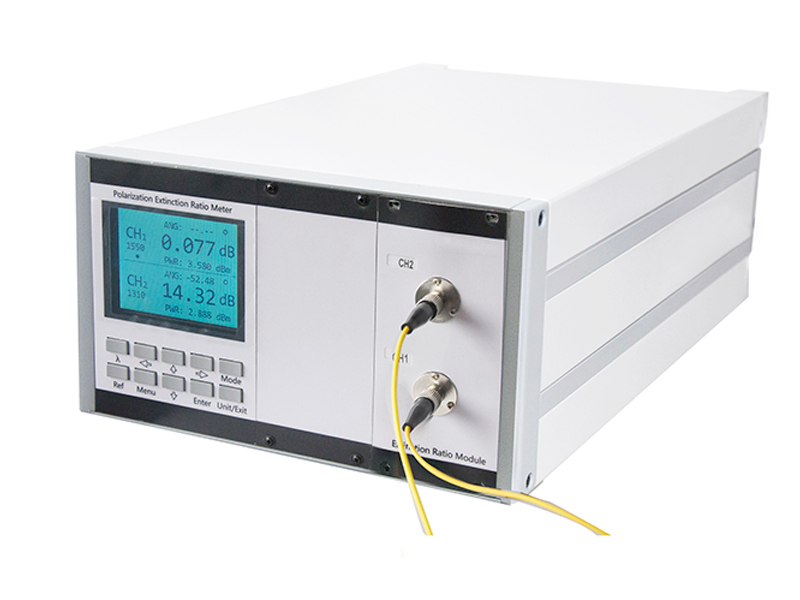

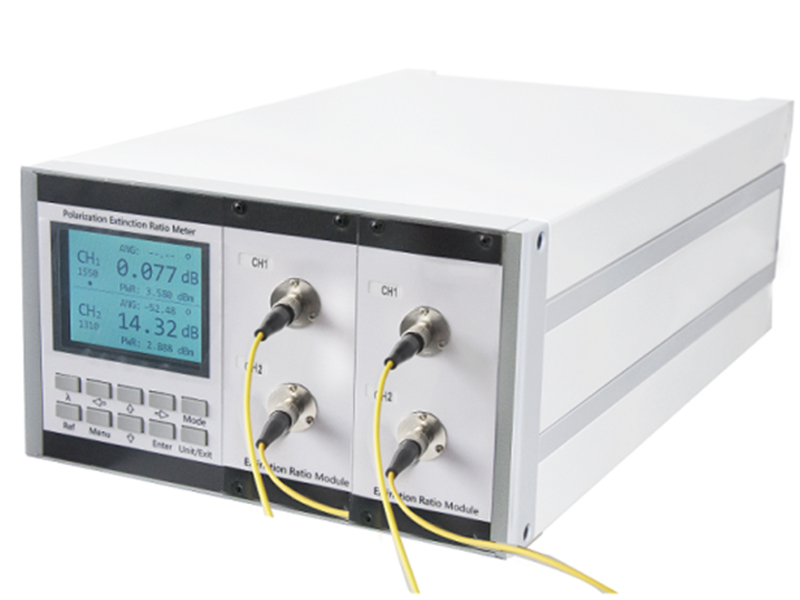

  • 1,2,4, veya birden fazla kanal eşzamanlı ölçüm için
  • Değiştirilebilir arayüz FC/SC/LC
  • Optik Güç Ölçer, sönümlenme oranı, optik eksen açısı, polarizasyon derecesinin aynı ekran görüntüsü
  • 840-950nm, 960-1160nm, 1260-1630nm dahil olmak üzere 3 tip dalga boyu mevcuttur
  • RS232 arayüzünü destekler
Uygulamalar
  • PMF(polarizasyon koruyan fiber)’nin sönümlenme oranı ölçümü
  • PMF'nin lazer kaynağı ile hizalanması
  • Optik cihazın polarizasyon ekseninin hizalanması
  • Y-dallı fiber optik jiroskop’un test edilmesi
  • PM kuplörünü ve polarizasyon ışını bölücüsünü test edilmesi
  • PMF'nin füzyon ekleme izlemesi
Özellikler
Öğe Parametre
Dalga boyu aralığı 840~950 nm, 960~1160nm 1260~1630nm
Maksimum giriş gücü +5dBm / +20dBm
PER dinamik aralık 40dB 50dB
PER aralığı +5dBm:
-5~+5dBm:0~40dB
-15~+5dBm:0~30dB
-25~+5dBm:0~20dB
-5~+5dBm:0~50dB
-15~+5dBm:0~40dB
-25~+5dBm:0~30dB
-35~+5dBm:0~20dB
+20dBm:
+10~+20dBm:0~40dB
0~+20dBm:0~30dB
-10~+20dBm:0~20dB
+10~+20dBm:0~50dB
0~+20dBm:0~40dB
10~+20dBm:0~30dB
-20~+20dBm:0~20dB
PER çözünürlük oranı < 10dB:0.001dB
≥10dB:0.01dB
PER doğruluğu PER≤2dB:A type≤±0.1dB B type3≤±0.03dB
PER< 30dB:< ±0.3dB
PER≥30dB:< ±1.0dB
Polarizasyon açısal çözünürlüğü 0.11°
Polarizasyon açısının doğruluğu < ±0.45°
Ölçüm hızı 0.25S
Konektör türü FC/PC (aynı zamanda SC/LC arayüzünü destekler)
İletişim arayüzü RS232
İşletim sistemi Win7 32/64bit Win10 32/64 bit
Görüntülemek 21 inç ekran tavsiye edilir; 1600*900 minimum çözünürlüğü olan
AC girişi 220V,50Hz
Açıkken ısınma süresi 15min
Çalışma sıcaklığı +10~+40℃
Saklama sıcaklığı -15~+70℃
Ağırlığı 4kg
Boyutu 2U*235*300 mm
Notlar
  • Dalga boyu aralığı 840-950nm, 960-1160nm ve 1260-1630nm ile mevcuttur. Diğer dalga boyu bantları uyarlanabilir.
  • Uyarlanabilir daha yüksek giriş gücü mevcut olacaktır.
  • Tip B ile ilgili detaylar için lütfen şirketimize danışınız.
konfigürasyonlar
1 Ana cihaz 1 adet
2 Pamuk parça 1 paket
3 elektrik kablosu 1 adet
4 RS232-USB bağlantı hattı 1 adet
5 Kullanım kılavuzu 1 adet
6 Denetim raporu 1 adet
7 Sertifika 1 adet
Sipariş Bilgileri

PER≤2dB titizliği
A: ≤±0.1dB
B: ≤±0.03dB

Sipariş Bilgileri

Dalgaboyu
A: 840~950 nm
B: 960~1160nm
C:1260~1630nm
