kHz 1.5µm Dar Hat Genişliği Tek Frekanslı Fiber Lazer
Fiber lazer bileşenleri, Endüstriyel lazer çözümleri

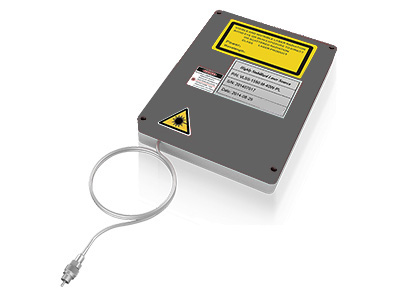

CKSF-R dar çizgi genişliğine sahip tek frekanslı fiber lazer, kHz seviyesinin altında çizgi genişliği sunar, ultra düşük faz gürültüsü ve göreceli yoğunluk gürültüsü (RIN) içerir ve yan mod bastırma oranı (SMSR) 55 dB'nin üzerindedir. Çıkış gücü mW seviyesindedir ve daha yüksek çıkış gücü özel ihtiyaçlarınıza göre uyarlanabilir. Dalga boyu 1530-1575nm aralığında mevcuttur.

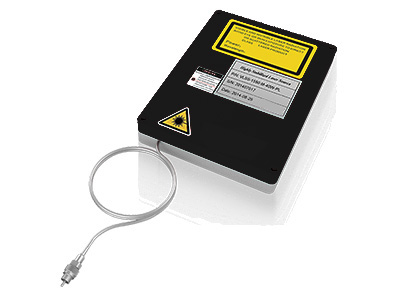

CKSF-D tek frekanslı fiber lazer, kararlı doğrusal polarizasyon, tek uzunlamasına mod ve ultra dar çizgi genişliği tek frekanslı lazer çıkışı sağlayan, dağıtılmış geri besleme bragg ızgara tipi fiber lazer teknolojisi ile tasarlanmış bir tür ultra düşük gürültülü fiber lazerlerdir. Çıktı optik spektrum hat genişliği, ultra düşük faz gürültüsü ve yoğunluk gürültüsü içeren, güçlü çevre parazit direnci kapasitesi ile kHz seviyesindedir. Çıkış gücü 100mW'nin üzerinde olabilir.
CKSF-D-ER-M: erbiyum katkılı fiber kullanarak, ultra dar hat genişliği
CKSF-D-EY-M: erbiyum-iterbiyum ortak katkılı fiber kullanır, hat genişliği
- Ultra dar hat genişliği
- Kararlı tek frekans ve tek polarizasyon işlemi
- Rahatmod atlama, patlama sesi yok
- Düşük faz gürültüsü ve düşük bağıl yoğunluk gürültüsü
- Esnek tasarım, çoklu dalga boyları isteğe bağlıdır
- Doğrusal polarizasyon çıkışı, yüksek polarizasyon sönme oranı (PER)
- Küçük boyutlu, sağlam paket
- Fiber optik algılama
- LİDAR
- Hidrofon
- Lazer spektroskopi (tayf ölçümü)
- Tutarlı iletişim
- Diğer bilimsel araştırma görevleri
- Ultra dar hat genişliği
- Kararlı tek frekans ve tek polarizasyon işlemi
- Mod atlama yok, patlama sesi yok
- Düşük faz gürültüsü ve düşük bağıl yoğunluk gürültüsü
- Esnek tasarım, çoklu dalga boyları isteğe bağlıdır
- Doğrusal polarizasyon çıkışı, yüksek polarizasyon sönme oranı (PER)
- Küçük boyutlu, sağlam paket
- Fiber optik algılama
- LİDAR
- Hidrofon
- Lazer spektroskopi (tayf ölçümü)
- Tutarlı iletişim
- Gaz emme ölçümü
- Diğer bilimsel araştırma görevleri
| Parametreler | birim | Teknik Özellikler | |
| Typ. | Typ. | ||
| Parça numarası | CKLIS-D-ER-M | CKLIS-D-EY-M | |
| Merkez dalga boyu | nm | 1530-1570nm | |
| Çıkış gücü | mW | 5-100 | |
| Lazer emisyonu | CW, Tek frekans ve Tek uzunlamasına mod | ||
| Işın kalitesi | M² | < 1.05 | |
| Hat genişliği | kHz | < 1 | < 10 |
| OSNR (50pm çözünürlük) | dB | >50(typical>55dB) | >55(typical>60dB) |
| Gevşeme salınım tepe frekansı | kHz | ～600 | ～800 |
| Bağıl yoğunluk gürültüsü (RIN) tepe noktası | dB/Hz | -100 | -110 |
| Bağıl yoğunluk gürültüsü (RIN) | dB/Hz | 23 | |
| Çıkış gücü kararlılığı | % | < 1 | |
| Dalgaboyu termal ayar aralığı | nm | >0.7 | >0.8 |
| Hızlı PZT modülasyonu | Opsiyonel | ||
| PZT modülasyon frekansı | kHz | DC-20kHz | |
| Çıkış izolasyonu | dB | 30 | |
| Çalışma voltajı | V | 12VDC | |
| Çıkış fiber tipi | PM1550-XP | ||
| Çıkış fiber uzunluğu | m | >0.5 | |
| Optik konektör | FC/APC | ||
| Monitör için çıkış fiber | Opsiyonel | ||
| Arayüz | RS485 | ||
| Çalışma sıcaklığı | ℃ | 5-60 | |
| Depolama sıcaklığı | ℃ | -85 | |
| Boyut | mm | 175（L)×130(W)×30(H) | |
| 145（L)×100(W)×25(H) | |||
